製品概要

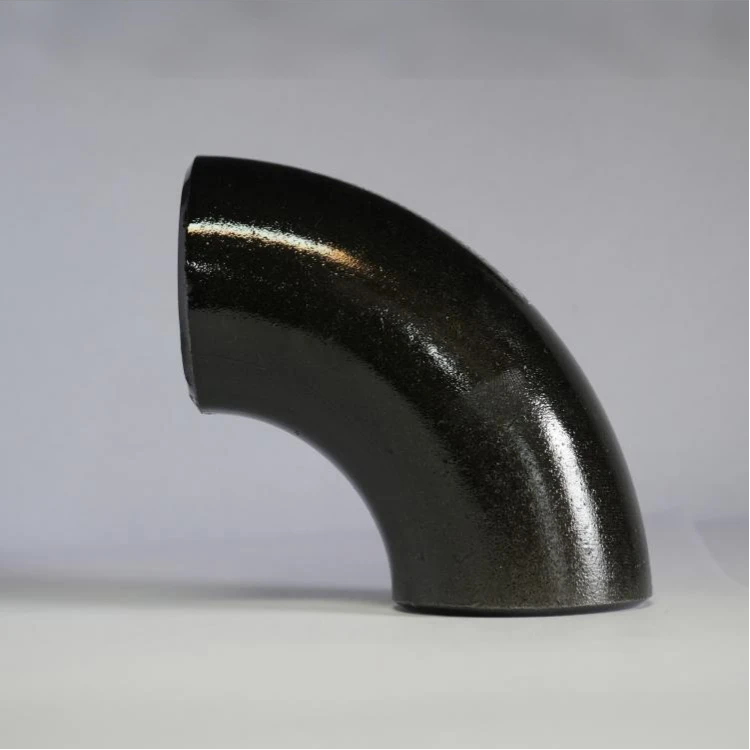

このシリーズの突合せ溶接エルボは ASME B16.9 に従って製造されており、寸法精度は標準要件を満たしています。{0} ASME エルボには、さまざまなパイプライン レイアウト条件に適した 3 つの曲げ半径、R=1.0D、R=1.5D、R=3.0D があります。
月間供給能力は1000トン。表面処理には、裸仕上げ、塗装、防錆油、溶融亜鉛メッキ、防食塗装などがあり、使用環境に応じて選択できます。-製品は木製ケースまたは木製パレットに梱包されます。
仕様
|
アイテム |
詳細 |
|
実行基準 |
ASME B16.9 |
|
タイプ/モデル |
90度、45度、180度の肘。 R=1.0D、R=1.5D、R=3.0D |
|
仕様範囲 |
ASME B16.9: 1/2" ～ 48" (DN15 ～ DN1200) |
|
肉厚クラス |
SCH10、SCH10S、SCH20、SCH30、SCHSTD、SCH40、SCH40S、SCH60、SCH80、SCH80S、SCHXS、SCH100、SCH120、SCH140、SCH160、XXS |
|
接続タイプ |
突合せ溶接（BW）- |
|
表面処理 |
裸面、塗装、防錆油、-防食塗料、溶融亜鉛メッキ- |
|
炭素鋼材 |
A234 WPB、WPHY52、WPHY60、WPHY65 |
|
ステンレス鋼材 |
304, 304L, 316, 316L, 321 |
|
合金鋼材質 |
A234 WP11、WP22、WP12、WP5、WP9、WP91 |
寸法
ASME B16.9-2024 肘
ロングラジアスエルボの寸法
|
呼び配管サイズ(NPS) |
面取り部外径(mm) |
中心から端まで (mm) |
|
|
90度エルボ(A) |
45度エルボ(B) |
||
|
1/2" |
21.3 |
38 |
16 |
|
3/4" |
26.7 |
38 |
19 |
|
1" |
33.4 |
38 |
22 |
|
1-1/4" |
42.2 |
48 |
25 |
|
1-1/2" |
48.3 |
57 |
29 |
|
2" |
60.3 |
76 |
35 |
|
2-1/2" |
73.0 |
95 |
44 |
|
3" |
88.9 |
114 |
51 |
|
3-1/2" |
101.6 |
133 |
57 |
|
4" |
114.3 |
152 |
64 |
|
5" |
141.3 |
190 |
79 |
|
6" |
168.3 |
229 |
95 |
|
8" |
219.1 |
305 |
127 |
|
10" |
273 |
381 |
159 |
|
12" |
323.8 |
457 |
190 |
|
14" |
355.6 |
533 |
222 |
|
16" |
406.4 |
610 |
254 |
|
18" |
457 |
686 |
286 |
|
20" |
508 |
762 |
318 |
|
22" |
559 |
838 |
343 |
|
24" |
610 |
914 |
381 |
|
26" |
660 |
991 |
406 |
|
28" |
711 |
1067 |
438 |
|
30" |
762 |
1143 |
470 |
|
32" |
813 |
1219 |
502 |
|
34" |
864 |
1295 |
533 |
|
36" |
914 |
1372 |
565 |
|
38" |
965 |
1448 |
600 |
|
40" |
1016 |
1524 |
632 |
|
42" |
1067 |
1600 |
660 |
|
44" |
1118 |
1676 |
695 |
|
46" |
1168 |
1753 |
727 |
|
48" |
1219 |
1829 |
759 |
アプリケーション
ASME エルボは主に、石油、化学、天然ガス、電気、造船および海洋工学、都市工学（都市の給排水/暖房/ガスなど）、下水処理、建築および防火システム、機械設備製造などの産業で使用されます。該当する機器タイプには、パイプライン、バルブ、ポンプ室、圧縮機、熱交換器、ボイラー、蒸気タービン、発電機、反応器、貯蔵タンクなどが含まれます。
